地?zé)豳Y源被視為一種可再生、清潔且豐富的能源具有巨大的開發潛力。與太陽能和風能相比,地?zé)崮?/a>具有4點優勢：

①穩定性強,不受季節和天氣變化的影響；

②環保型更高，占地面積小，不會產生噪音；

③可存儲性好，按需求進行采取，而太陽能和風能是不可控的；

④應用范圍廣,可以用于供熱、發電和制冷等。地?zé)峁┡?/a>不僅可以減少煤炭消耗，而且降低了煤炭燃燒所產生的氣體、煙塵對環境的污染，具有良好的社會、經濟效益?！?a href="http://kaichele.cn/t/十四五.html" >十四五能源領域科技創新規劃》中提到加強地?zé)崮荛_(kāi)發與利用技術。大力開發利用地?zé)崮?/a>,對雙碳目標的實現具有重要意義，是促進能源結構調整，節能減排及治污減霾的重要舉措。

關中盆地?zé)醿?chǔ)層體積儲存的總熱量為3*23×10¹⁸ kcal,相當于標準煤4. 61×10¹¹ t,可用熱量1. 93×10¹⁸ kcal,相當于275. 8×10⁹ t 標準煤 ,地?zé)豳Y源豐富。不同學者對關中盆地的地?zé)?/a>進行了不同程度的研究,如洪增林等利用體積法估算了關中盆地南部山前地區地?zé)?/a>單元儲存的總熱量和4 000 m 以深及以淺的地?zé)?/a>資源量;張育平等對淺層地?zé)?/a>地源熱泵系統、中深層同軸套管換熱系統和中深層“U”型對接井換熱系統進行了系統研究,包括能效提升、取熱影響因素、初始地溫等,對換熱性能研究具有實際意義;張健等研究了關中盆地中、低溫地?zé)嵯到y(tǒng)形成機理,利用地球物理方法分析了該區殼幔溫度結構;張浩琦結合關中盆地地?zé)?/a>資源的分布特點,研究了關中盆地地?zé)豳Y源勘探方法。2022 年3 月11 日,國家《“十四五”建筑節能與綠色建筑發展規劃》提出地?zé)崮?/a>建筑應用面積1 億平方米以上。利用地熱能進行供暖將成為越來越多業主的選擇,而地?zé)豳Y源勘查是地?zé)崮荛_(kāi)發利用深度與廣度的前提和基礎?；诖?依托陜西地區神禾塬某地?zé)峋?/a>的供暖測試項目,為查明擬建地?zé)峋?/a>的地?zé)豳Y源儲量及論證地?zé)豳Y源開發利用的可行性,在前人資料的基礎上,對其進行系統的地?zé)豳Y源勘查和評價工作,利用2700 m 地?zé)峋?/a>,通過高精度的井溫測量,獲取取熱設計所需的地溫參數,探明勘查區中深部地質構造、地層及熱儲層的分布特征,確定地?zé)豳Y源儲量,為后期的項目決策提供依據。

1 地?zé)豳Y源開發利用

中深層地?zé)豳Y源的開發利用目前主要分為兩種模式,即傳統的水熱型換熱系統和近年來興起的“取熱不取水”的新型換熱系統。水熱型換熱系統是指在開采井中提取地下熱水,經換熱設備將地?zé)崴?/a>的熱能傳輸?shù)?a href="http://kaichele.cn/t/城市.html" >城市集中供熱管網中的循環水,為建筑采暖,系統要回灌地?zé)嵛菜?/a>。水熱型換熱系統由于直接利用自然資源,運行成本相對較低,是目前中深層地?zé)?/a>開采中使用最為廣泛、技術成熟度更高的一種技術。但長時間的抽采易引發地下水位持續下降、鉆孔水量不足、砂泥巖地?zé)崴毓?/a>困難、地下水資源污染、套管腐蝕等問題,因此目前水熱型的地下水資源開發利用已不被允許。近年來“取熱不取水”的新型換熱系統逐漸興起,它是利用一種封閉循環的中深層地埋管換熱系統進行供暖,無需抽采地下水,不污染和擾動淺層、中深層地下水和土壤,只利用自身的循環水通過換熱器管壁與深層圍巖進行換熱而獲得地?zé)崮?/a>,是中深層地?zé)崮荛_(kāi)發利用的主要方向。“取熱不取水”換熱系統優點在于環保、節能,它充分利用了地表和地下的熱能資源,實現了可再生能源的利用。由于不抽取地下水,避免了對地下水資源的破壞,然而,這種供暖方式在技術上要求較高,初始投資成本可能較高?！?a href="http://kaichele.cn/t/取熱不取水.html" >取熱不取水”主要技術有同軸套管換熱系統和“U”型對接井換熱系統。同軸套管換熱系統是將同軸套管置于鉆井內,通過在其外壁與周?chē)貙娱g灌注水泥砂漿,使其與周?chē)貙颖３至己玫慕佑|與換熱,在外管中注入的冷水在下降的時候會被周?chē)膸r層加熱,達到套管的底部后,然后又通過內管輸送到地面上,為建筑物提供熱量,冷卻之后進行下一次循環,并采用專門的熱泵系統對地表建筑進行供暖的技術。

中深層“U”型對接井施工難度較大,具有對接深度大,水平對接距離小,對接密封性要求高等特點?！癠”型對接井換熱系統由于增加水平段施工,相比同軸換熱系統施工成本及施工難度將大大增加,且“U”型對接井換熱系統換熱量與水平段長度成正比,而建設項目由于場地限制水平段長度難以加長。故擬建地?zé)峋_(kāi)發利用選擇同軸套管換熱的開發利用方式。

2 地?zé)岬刭|(zhì)條件

2. 1 地層特征

本次勘查區內地勢總體較平坦,西北部稍低,東南部稍高,擬建地?zé)峋?/a>位于黃土塬神禾塬上,地面標高476. 00 m。根據區內鉆井揭露,勘查區內2 800 m 范圍內地層由新到老主要分為:

a. 第四系秦川群(Q^qc_2-4)巖性表層為黃土層,上部為粗砂及砂石層含礫粗砂及礫石層;中部為黏土及粗砂、細砂層;下部以黏土為主。

b. 第四系三門組(Q^s₁)巖性為灰黃色黏土層,灰黃、灰白色粗砂、細砂與黏土不等厚互層。

c. 新近系張家坡組(N^z₂)巖性中上部以黃、棕紅~ 暗紅色泥巖為主,夾灰白色粗一粉砂巖;下部為棕紅色泥巖與薄層粗~ 粉砂巖呈不等厚互層。成巖較差,較疏松。

d. 新近系藍田灞河組(N^l+b₂ )巖性頂部為棕~暗紅色泥巖與灰白色粗~ 粉砂巖不等厚互層;中下

部為棕~ 暗紅色泥巖與灰白色、淺灰色細~ 粉砂巖呈不等厚互層。

e. 新近系高陵群(N^gl₁ )巖性為淺棕紅色、暗紅色泥巖,粉砂質泥巖夾灰~ 灰白色細~ 粉砂巖。

f. 古近系白鹿塬組(E^b₃)巖性為暗紫紅色、暗棕紅色、淺棕紅色泥巖與淺灰、淺灰綠及灰白色中細砂呈不等厚互層。該層頂板埋深為2 754.00 ~3 248.50 m,該層目前完全揭露鉆孔較少。

2. 2 地質構造

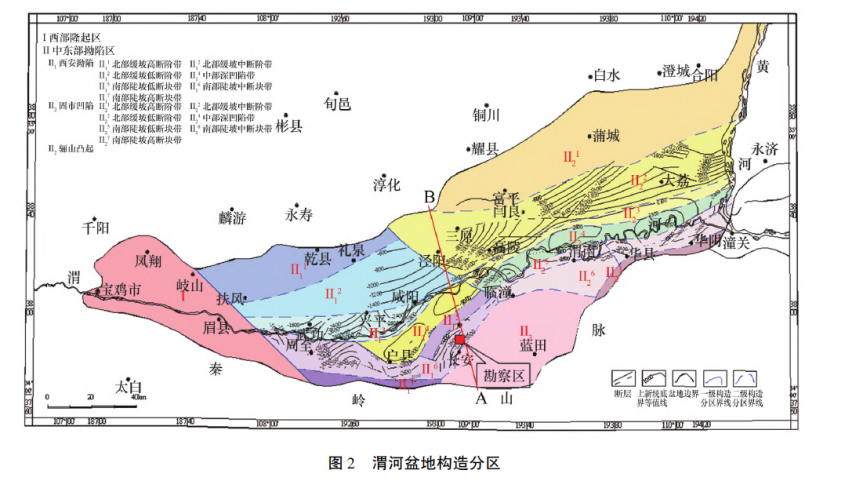

勘查區所在渭河盆地屬新生代斷陷盆地,前新生界基底斷裂構造發育,地?zé)岬刭|(zhì)背景十分復雜?？傮w為一復式地塹,其邊緣常為兩組不同方向斷裂追蹤而形成鋸齒狀邊緣,由于不同組合斷裂構造的影響,使其沉積中心、地層、巖相、構造線方向等都隨之變化。就整個渭河盆地而言,是由兩個較大規模的次級凹陷組成,自西向東依次為西安凹陷和固市凹陷,其新生界最大沉積厚度分別為7 000 m 和6 800 m。凹陷南北的斜坡帶是凹陷的兩翼,北部是緩斜坡帶、南部是陡斜坡帶?？辈閰^(qū)位于渭河盆地西安凹陷與驪山凸起兩個構造單元的接壤地帶,渭河盆地構造分區如圖2 所示。

勘查區內展布的斷層為臨潼-長安斷裂和皂河斷裂。臨潼-長安斷裂(F₁ )屬西安凹陷與驪山凸起的分界,該斷裂為深部基底斷裂。該斷裂在區域上由3條平行斷裂組成,斷裂帶寬4 ~6 km,走向?yàn)楸睎|-北北東,傾向北西-北北西,傾角60° ~80°。由北向南依次命名為F_1-1、F_1-2、F_1-3。擬建地?zé)峋挥贔_1-2 東部約370 m 左右,位于1-2 斷裂下盤,擬建地?zé)峋挥贔_1-3南西3 500 m,位于斷裂上盤。

皂河斷裂(F₂ )為一組兩條沿皂河分布的隱伏斷裂,走向北西,傾向南西,傾角75° ~85°,正斷層。由北向南依次命名為F_2-1、F_2-2,據地?zé)嵴{(diào)查表明,在韋曲地區,淺井地溫梯度及水化學異常與皂河斷裂走向一致,顯示其淺表開啟性較好。擬建井位于F_2-1斷裂南西約2 100 m,處于F_2-1斷裂上盤;擬建井位于F_2-2斷裂北東約1 800 m,處于該斷裂下盤。因此鉆進過程不會鉆遇皂河斷裂(F₂)

2. 3 熱儲特征

依據區域地質資料、鄰近已成地?zé)崴?/a>井地層資料,經綜合分析得知,本次勘查區深度2 800 m 所揭露地層主要為新生界碎屑巖類,熱儲類型屬中低溫孔隙裂隙型。

2. 3. 1 蓋層

第四系全新統秦川群(Q^qc_2-4 )埋深較淺,表層為薄層黃土層,頂部灰黃色粗砂及灰白色砂礫石互層;中部為厚狀灰黃色黏土層及粗砂、細砂層;下部以灰黃色、棕紅色黏土為主,地層厚度為360 m,松散,賦存低溫地下水。

2. 3. 2 熱儲層

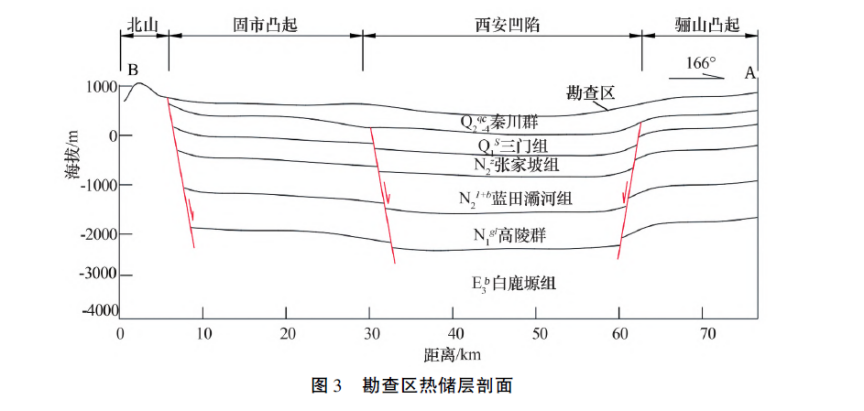

勘查區已查明的主要熱儲層共分為5 層,勘查區熱儲層剖面如圖3 所示,分別為第一熱儲層為第四系下更新統三門組(Q^s₁)熱儲層、第二熱儲層為新近系上新統張家坡組(N^z₂)熱儲層、第三熱儲層為新近系上新統藍田灞河組(N^l+b₂ )熱儲層、第四熱儲層為新近系中新統高陵群(N^gl₁ )熱儲層、第五熱儲層為古近系漸新統白鹿塬組(E^b₃)熱儲層。根據本次勘查成果,結合區內已成地?zé)?a href="http://kaichele.cn/t/水井.html" >水井鉆遇地層變化規律,擬建地?zé)峋@遇地層埋深分別640、1 070、1 780、2 770 m,第五熱儲層白鹿塬組(E^b₃)未揭穿,地層底板埋深及地層厚度尚未完全查明。

2. 4 地溫場特征

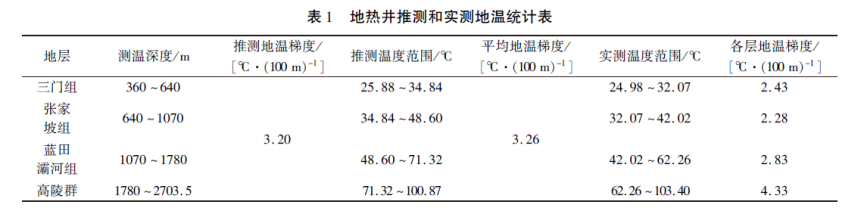

渭河盆地地?zé)崽?/a>屬中低溫傳導型沉積盆地地?zé)崽?/a>,受大地?zé)醾鲗?dǎo)的影響,勘查區內常溫帶以下,地溫隨深度的增加而均勻升高。據擬建井南側的西安培華學院和北側的西安政法大學地?zé)?a href="http://kaichele.cn/t/水井.html" >水井測溫資料,地溫隨深度的變化整體趨勢呈斜直線變化,而地溫梯度隨深度的增加而減小。西安培華學院平均地溫梯度為3. 50 ℃ /100 m,西安政法大學平均地溫梯度為3. 10 ℃ /100 m,推測本地?zé)峋骄販靥荻葹?. 20 ℃ /100 m,常溫帶溫度取15 ℃,常溫帶深度取20 m,由式(1)計算各地層的溫度范圍見表1。

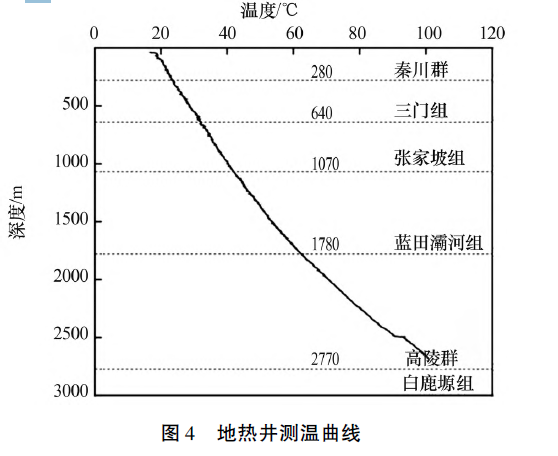

擬建地?zé)峋?a href="http://kaichele.cn/t/完井.html" >完井后將高精度測溫光纖以一體化成型技術敷設到井內,每隔0. 5 m 測量地層實時溫度,地?zé)峋疁y(cè)溫曲線如圖4 所示。由圖4 可知,地溫隨深度基本呈線性變化。本次測試的地?zé)峋怪睖y(cè)溫深度為40. 0 ~2 703. 5 m,對應溫度范圍為16. 50 ~ 103. 40 ℃,將這2 組數據帶入式(1)得到實測平均地溫梯度,見表1。

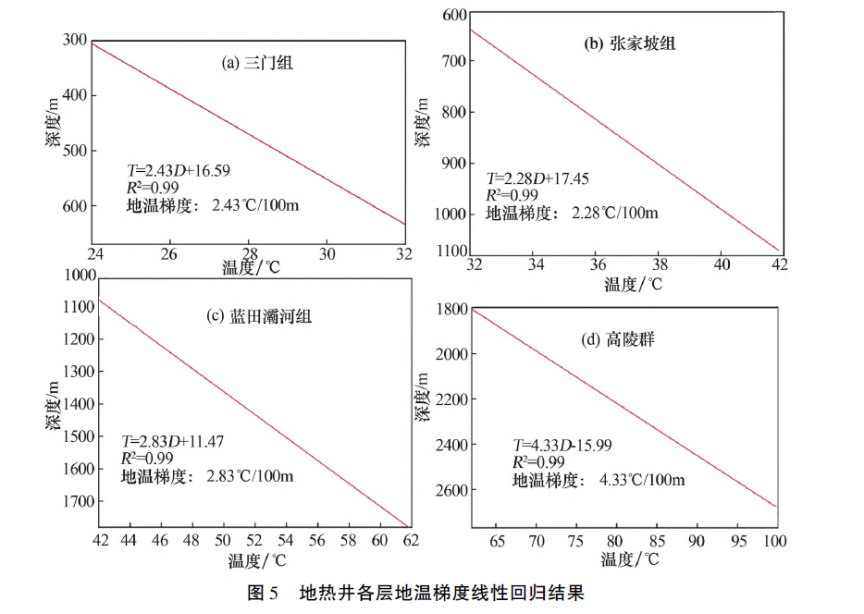

秦川群埋深淺,易受淺層地下水和大氣溫度變化干擾,選取三門組、張家坡組、藍田灞河組和高陵群的井溫?cái)?shù)據,利用線性回歸計算各地層的地溫梯度如圖5 所示,地?zé)峋茰y(cè)和實測地溫統計如表1 所示。

由圖5 和表1 可知,張家坡組地溫梯度最小,高陵群地溫梯度最大,與其他層相差較大。各層的實測溫度范圍與推測值比較接近,最大相差約9 ℃,井底實測溫度與推測溫度相差不到3 ℃。表1 中實測平均地溫梯度為3.26 ℃ /100 m,與推測值很接近,這表明該地區的地?zé)豳Y源分布均勻,地溫梯度比較穩定。

3 地?zé)?a href="http://kaichele.cn/t/資源.html" >資源儲量計算與評價

3. 1 地?zé)豳Y源儲量評估

本次地?zé)峋疅醿?chǔ)量的計算按GB/ T 11615-2010《地?zé)豳Y源地質勘察規范》中熱儲法的公式進行計算,見式(1),具體參數釋義見規范。根據周邊已成井的資料統計分析,確定熱儲層厚度、溫度等計算參數。由于西安市目前已不批準地下水資源的開采,本地?zé)峋捎萌岵蝗∷?a href="http://kaichele.cn/t/開發利用.html" >開發利用方式,因此本次地?zé)豳Y源儲量按各熱儲層的巖石熱儲量和地?zé)崃黧w熱儲量之和進行計算,不再計算開采地?zé)崃黧w的開發利用方式的熱儲量。

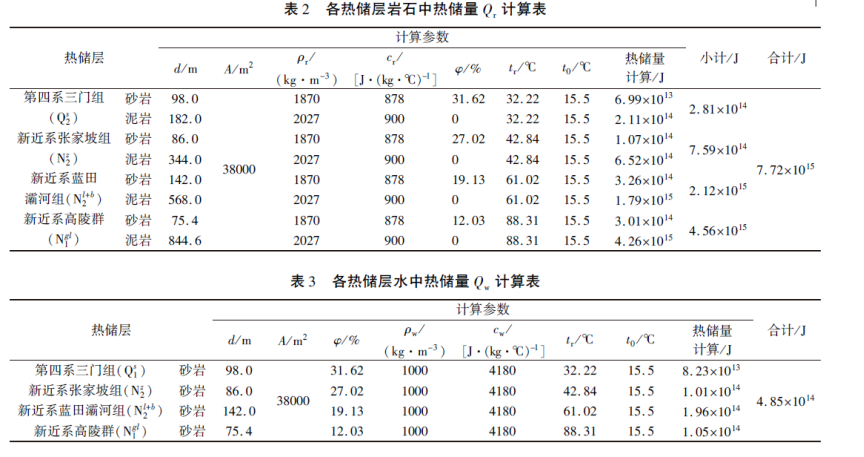

式中:Q 表示熱儲層中儲存的熱量;Q_r 表示巖石中儲存的熱量;Q_w 表示水中儲存的熱量,J。根據西安市地?zé)豳Y源開發成果經驗,單井換熱影響半徑約110 m,根據單井影響范圍進行估算,單井影響面積38 000 m²,計算單井地?zé)豳Y源儲量。為方便計算,泥巖層孔隙度按0 計算,忽略泥巖層的地熱流體量。各熱儲層巖石中和各熱儲層水中熱儲量計算結果分別見表2 和表3。在不考慮周邊地層及深部熱儲層的熱量補充的情況下,該地?zé)釂尉械責豳Y源儲量Q為表2 中Q_r 和表3 中Q_w 之和,即8.21×10¹⁵ J。

3. 2 地?zé)豳Y源質量評價

從區域上來看,神禾塬所屬的渭河盆地屬新生代地塹,是新生代不同性質的地殼體受分割的強烈破裂活動地帶,是水平與垂直運動綜合作用的結果,隱伏火成巖體的上侵等充分說明了這個地塹(即裂谷發展的初期)發展過程是受多維向量聯合運動形式作用,具有較高的熱流值,地溫及地溫梯度也高。

渭河盆地自新近系開始形成,沉降速度快,沉積物粒度粗、厚度大,屬于對流型地?zé)嵯到y(tǒng)?；茁∑鸷瓦吘墧嗔咽箙^(qū)域熱流在較淺部位進行再分配。局部熱流集中,地溫梯度增大,使循環達一定深度的地下水溫度升高,并沿?cái)嗔褞Мa(chǎn)生水熱對流,形成帶狀分布的地?zé)岙惓?根據資料統計,區域內地溫梯度在2. 5 ~4. 5℃/100 m。從擬建井周邊已成地?zé)峋闆r來看,區內地溫梯度2.92~3.59 ℃/100 m,平均地溫梯度3.38℃/100 m,屬于地溫異常區,項目所在區域在渭河盆地內也屬于地溫梯度較高區域。根據附近的西安政法大學地?zé)峋臀靼才嗳A學院地?zé)峋疁y(cè)溫結果顯示,1 000 m處地溫可達到56. 5℃以上,2000 m 地溫可達80℃以上,新近系底界地溫可達到100 ℃以上,屬中低溫地?zé)豳Y源。因此,擬建井位于地?zé)岙惓^(qū),地溫梯度較高,地表覆蓋層較厚,附近有多條斷裂帶發育,有良好的保溫、導熱層,地?zé)豳Y源儲量豐富,因此開發利用地?zé)豳Y源具有可行性。

4 結 論

通過對神禾塬某地的地?zé)釂尉M(jìn)行地?zé)?a href="http://kaichele.cn/t/資源勘查.html" >資源勘查和評價,可以得出以下幾點結論:

a.鑒于“U”型對接井換熱系統施工難度大、成本高、場地條件限制等原因,本次地?zé)峋_(kāi)發利用擬采用同軸套管換熱系統,該系統屬于封閉系統,取熱不取水,為國家及地方政府大力支持的地?zé)崮荛_(kāi)發利用方式。

b.熱儲層的實測平均地溫梯度為3.26 ℃/100 m,與附近地?zé)峋牡販靥荻认嗖畈淮?說明該地區的地?zé)豳Y源分布均勻,地溫梯度比較穩定。

c. 單井影響半徑按110 m 計算,熱儲法計算單井地?zé)豳Y源儲量為8. 21×10¹⁵ J,地?zé)豳Y源豐富,儲量可觀,具有開發可行性。
