地?zé)豳Y源具有儲量大、分布廣、穩定可靠、利用效率高、節能環保等優點，是實現碳達峰、碳中和目標不可或缺的能源。根據賦存特征、埋藏深度和溫度條件的不同，分為淺層地?zé)?/a>（200 m 以淺）、中深層地?zé)?/a>（200～300 m）、深層地?zé)?/a>（3 000 m以下）。我國地?zé)豳Y源儲量豐富，約占全球地?zé)?/a>資源的六分之一，根據估算，我國中低溫地?zé)豳Y源量折合標準煤1.23×10¹²t，每年地?zé)?/a>資源可采量折合標準煤 18.5× 10⁸ t。河南省中深層地?zé)豳Y源蘊藏豐富、分布面積廣，主要分隆起山地對流型和沉積盆地傳導型兩大類型，多以地?zé)崴?/a>的形式被開發利用，在供暖、洗浴、生態種養殖等方面被廣泛應用。位于河南省東北部的濮陽市，地?zé)豳Y源豐富，是較早開發利用中深層地?zé)豳Y源的地區之一，但地?zé)豳Y源總量掌握不清，開發利用模式較為粗放，地?zé)豳Y源綜合利用程度和綜合經濟效益有待進一步提升。本次研究將整個濮陽市作為研究區，以研究區76個中深層地?zé)?/a>孔的鉆探成果和勘查研究成果為支撐，通過認真整理和分析研究區地質資料，對研究區地層分布、地質構造、水文地質條件、熱儲特征等進行研究總結，采用體積法定量估算出研究區地?zé)?/a>資源總量，開展了開發利用適宜性評價，不僅摸清了濮陽市中深層地?zé)豳Y源家底，還可以為濮陽市科學編制地?zé)豳Y源開發利用規劃、推動地?zé)?/a>資源高效開發利用提供一定的理論依據。

1 區域地質背景

1.1 地層分布

研究區位于中朝準地臺華北坳陷南部，基底由太古界泰山群花崗、片麻巖組成。地層由老到新主要有古生界寒武系∈（白云質灰?guī)r、灰?guī)r等）、奧陶系O（致密灰?guī)r、泥灰?guī)r等）、石炭系C（鋁土頁巖、砂質頁巖、泥質頁巖、砂巖等）、二疊系P（泥巖、砂質泥巖、砂巖等），中生界三疊系T（石英砂巖、長石砂巖、砂質泥巖、泥灰?guī)r等）、侏羅系J（砂巖、鈣質泥巖、長石石英砂巖等）、白堊系K（泥質粉砂巖、安山玢巖、玄武安山巖、火山角礫巖等），新生界古近系E（砂巖等）、新近系館陶組N1g（礫巖、砂礫巖、細砂巖、粉砂巖等）、明化鎮組N2m（粉砂巖、黏土巖等），第四系Q 松散堆積物。其中，區域內古生界、新生界沉積層與熱儲關系密切。

1.2 地質構造

研究區構造上橫跨內黃凸（?。┢稹|濮凹陷、 菏澤凸起、臨清凹陷四個構造單元（圖 1），其中，濮陽市區及濮陽縣西部屬內黃隆起，東部屬東濮凹陷，南樂縣、清豐縣位于內黃隆起東北部，范縣位于東濮凹陷及菏澤凸起的結合部位，臺前縣處于菏澤凸起。本區有影響的構造均為隱伏構造，以斷裂為主，主要分為深大斷裂和局部斷裂兩種類型，其中，深大斷裂主要有磁縣-大名斷裂、安陽-清豐斷裂、長垣斷裂、聊蘭斷裂，控制著內黃隆起、東濮凹陷、菏澤凸起構造單元?jiǎng)澐郑桓鳂?gòu)造單元內局部斷裂也十分發育，內黃隆起內發育有南樂-龍王廟斷裂和張果屯-孟軻集斷裂，東濮凹陷內發育有黃河斷裂等。

1.3 水文地質條件

研究區地下含水層主要有六套，分別為第四系淺層孔隙含水層系統、第四系深層孔隙含水層系統、

新近系明化鎮組砂巖孔隙裂隙含水層系統、新近系館陶組砂巖孔隙裂隙含水層系統、古近系東營組砂巖孔隙裂隙含水層系統和奧陶系灰?guī)r縫洞含水層系統。目前，研究區中深層地?zé)豳Y源開發利用的主要是新近系館陶組砂巖孔隙裂隙含水層系統、奧陶系灰?guī)r縫洞含水層系統，其中，館陶組含水層層數10～40層，厚度150～400 m，補給主要為側向徑流補給；奧陶系含水層深度變化較大，內黃隆起、菏澤凸起等構造凸起區熱儲埋藏深度適中，東濮凹陷熱儲埋藏深度偏大，儲層巖溶裂隙發育，地?zé)崴?/a>的補給來源有所差異，菏澤凸起區奧陶系地?zé)崴?/a>來源主要為魯中山區自東南向西北徑流，內黃隆起的巖溶地?zé)崴?/a>主 要來自太行山區自西向東的徑流補給。

2 地?zé)釤醿?chǔ)特征

2.1 熱儲層特征

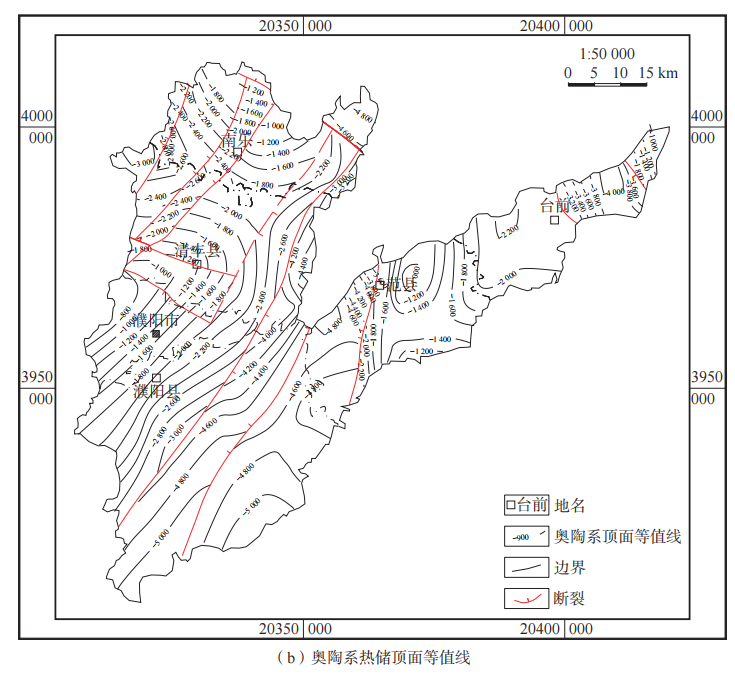

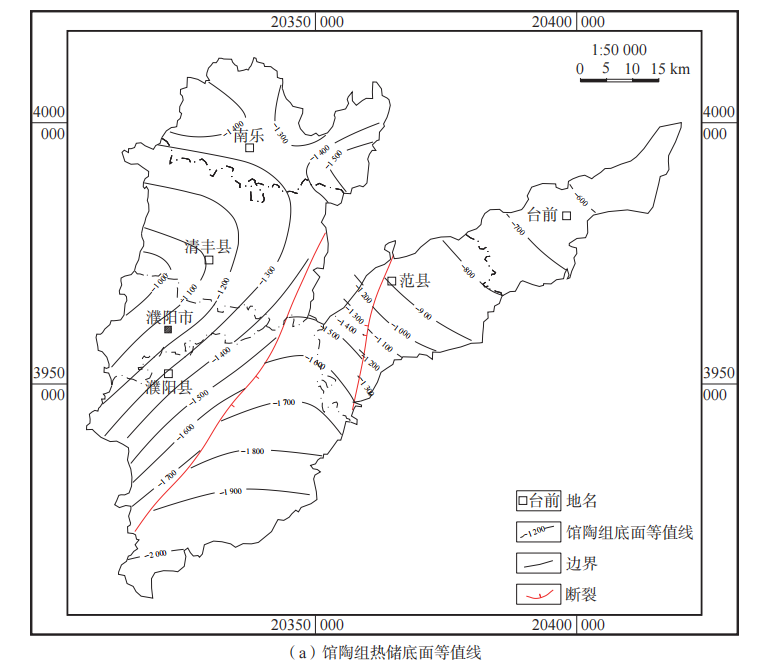

研究區中深層地?zé)?/a>熱儲類型主要為層狀兼帶狀熱儲。根據研究區熱儲結構認識、區域構造和地層沉積特征，館陶組熱儲頂面埋深差別不大，在1 000 m左右，新近系館陶組底面、奧陶系頂面構造如圖2所示。由圖2可知，館陶組熱儲底面埋深受構造控制明顯，其中，清豐-濮陽-南樂以西，內黃隆起核部埋深1 000 m左右，聊蘭斷裂以東埋藏1200 m左右，呈現凹陷中心向斜坡帶逐步變淺的趨勢。奧陶系熱儲埋藏深度變化范圍較大，頂面埋深800～7 000 m，內黃凸起、菏澤凸起熱儲頂面埋藏深度一般在2 000 m以淺，清豐縣西部埋藏最淺，濮陽市南部與開封市交界處埋藏最深，總體規律是越靠近隆起、凸起核部埋藏越淺，越靠近凹陷中心越深。

2.2 熱儲溫度特征

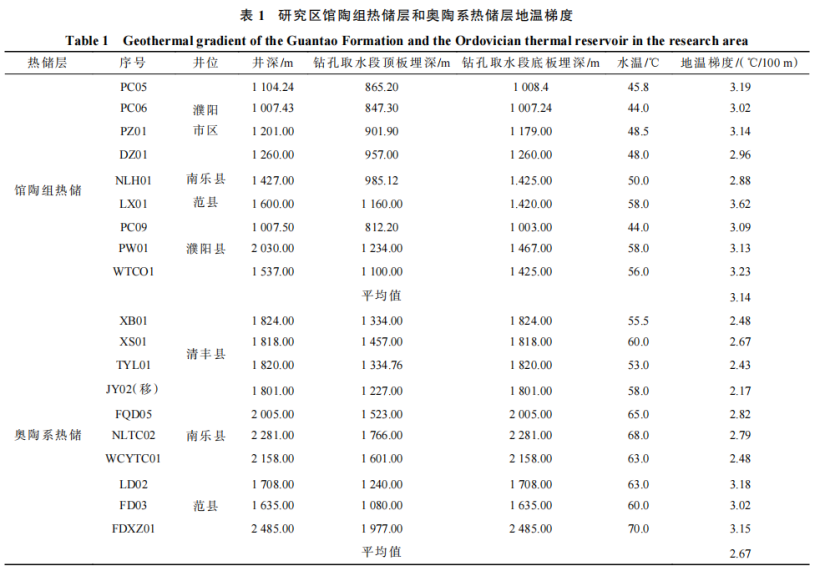

研究區館陶組熱儲層主要是由中、細砂巖組成，現有地?zé)峋?/a>開采層 775～945 m 以下至 1 300～1 450 m；奧陶系熱儲層主要由奧陶系中統馬家溝組灰?guī)r、白云質灰?guī)r組成，現有地?zé)峋?/a>開采層為 1 200～2 458 m。根據區內鉆孔測溫和恒溫帶地溫資料計算結果，見表1，館陶組熱儲層、奧陶系熱儲層的地溫梯度分別為 3.14 ℃/100 m、2.67 ℃/100 m。縱向上看，地溫梯度受地層巖性影響較大，奧陶系熱儲的增溫率低于新近系砂巖的增溫率；平面上看，地溫梯度變化與地?zé)峋?/a>所處構造位置關系密切，靠近深大斷裂-聊蘭斷裂區域的范縣地?zé)峋?/a>地溫梯度普遍偏高。根據研究區熱儲埋深、地溫梯度，對研究區新近系館陶組熱儲溫度和奧陶系頂部熱儲溫度進行分析。

其中，新近系館陶組熱儲底面溫度 45～70 ℃，濮陽主城區至清豐一線熱儲溫度 45 ℃ 左右，南樂縣熱儲溫度 50 ℃ 左右，范縣、臺前區域熱儲溫度 40～45 ℃。 奧陶系巖溶熱儲頂面溫度跨度較大，主要受埋藏深度的影響，濮陽-清豐主城區因所處構造位置、熱儲埋藏深度相當，熱儲頂面溫度 50～60 ℃；濮陽縣東濮凹陷區域溫度大于 70 ℃；南樂縣熱儲溫度 60～70 ℃； 范縣聊蘭斷裂以西，熱儲溫度大于 120 ℃；聊蘭斷裂以東范縣區域熱儲溫度 60～70 ℃；臺前區域熱儲頂面溫度 60～90 ℃。

2.3 地?zé)崃黧w特征

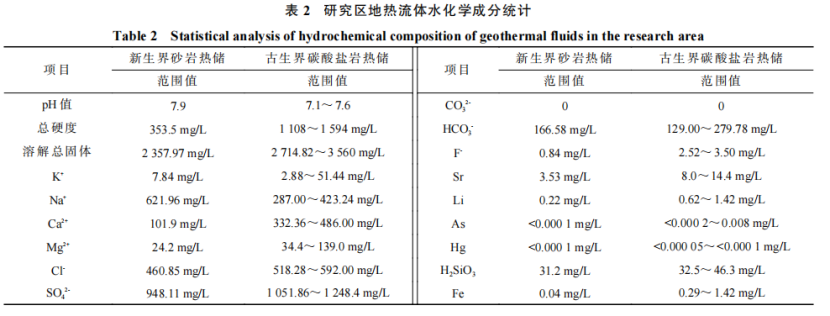

根據研究區收集到的已有鉆孔水質分析資料，新生界砂巖熱儲層地?zé)崃黧w水化學類型為 SO₄?Cl-Na，pH值為7.9，屬弱堿性水；礦化度為2 274.68 mg/L左右，屬微咸水；總硬度（以 CaCO₃ 計）為353.5 mg/L，屬硬水；總?cè)芙庑怨腆w一般在2 357.97 mg/L左右 ，H₂SiO₃含量一般在31 mg/L 左右；礦化度、總?cè)芙舛却笮‰S深度的增加呈明顯的變化，在 2 000 m 左右礦化度達6000 mg/L，水化學類型基本保持不變。古生界碳酸鹽巖熱儲層地熱流體水化學類型主要為SO₄?Cl-Ca?Na、SO₄?Cl-Na?Ca型，pH一般7.1～7.6，屬弱堿性水；總硬度（以 CaCO₃ 計）在1 108～1594 mg/L之間，屬特硬水；礦化度一般在2 714.82～3 560.00 mg/L，屬咸水；H₂SiO₃ 含量一般 在 32.5～46.3 mg/L之間。研究區地熱流體水化學成分見表 2，奧陶系巖溶地?zé)崴c新近系館陶組砂巖地?zé)崴饕庩?yáng)離子含量表現出一定的差異性，新近系館陶組地?zé)崴甆a+離子含量明顯高于奧陶系巖溶熱儲，K +離子和Mg+離子含量相對低。

3 地?zé)豳Y源儲量估算

3.1 參數確定

研究區館陶組熱儲及奧陶系熱儲全區均有分布，熱儲面積按照研究區的面積進行計算， 合計為4 272.7 km²。結合收集到的現有鉆孔資料、物探資料和巖石物性測試結果，以及地層劃分及各熱儲層段特征的平均值，確定研究區內熱儲層主要物性參數，其中，館陶組熱儲的巖石密度為2600 kg/m³、地熱流 體密度為1 000 kg/m³、巖石比熱容為 878 J/kg·℃、水比熱容為4 180 J/kg·℃、熱儲平均溫度為55℃、有效厚度為200 m、孔隙度為25%，奧陶系熱儲的巖石密度為2700 kg/m³、地?zé)崃黧w密度為 1 000 kg/m³、巖石比熱容為920 J/kg·℃、水比熱容為 4 180 J/kg·℃、熱儲平均溫度為50℃、有效厚度為150 m、孔隙度為7%。根據收集到的淺層地?zé)?/a>井測溫?cái)?shù)據，研究區恒溫層溫度為13.5℃。

3.2 資源量計算

研究區的地?zé)豳Y源量計算采用熱儲體積法，計算公式見式（1）。

式中：Q 為熱儲中儲存的熱量總量，J；A 為研究區熱儲面積，m 2 ；H 為熱儲厚度，m；T_r 為熱儲平均溫度，℃；T_j 為恒溫層溫度，℃； 為熱儲巖石和水的平均比熱容，J/m³ ·℃。 ˉC 研究區熱儲巖石和水的平均比熱容的計算公式見式（2）。

式中：ρ_c、ρ_w 分別為巖石和水的密度，kg/m³ ；C_c、C_w 分別為巖石和水的比熱容，J/kg·℃；φ 為巖石孔隙度。研究區地?zé)豳Y源可采量的計算公式見式（3）。

式中：Q_WH為地?zé)豳Y源可采量，即可回收的地?zé)豳Y源量（從井口得到的熱），J；R_E為熱儲回收率，根據《地?zé)豳Y源評價方法及估算規程》（DZ/T 0331—2020）中B.2.3 條中推薦參數，研究區內館陶組熱儲回收率取25%、奧陶系熱儲回收率取15%。根據上述確定的參數，利用式（1）～式（3）可以計算得出，研究區內館陶組熱儲地?zé)豳Y源總量為8.67×10¹⁰GJ， 折合標準 煤 2.96×10⁹ t，可采資源量為2.17×10¹⁰GJ，折合標準煤 7.40×10⁸t；奧陶系熱儲地?zé)豳Y源總量為 9.68×10¹⁰GJ，折合標準煤 3.30×10⁹ t，可采資源量為1.45×10¹⁰GJ，折合標準煤 4.95×10⁸ t，開發利用前景廣闊。

4 適宜性評價

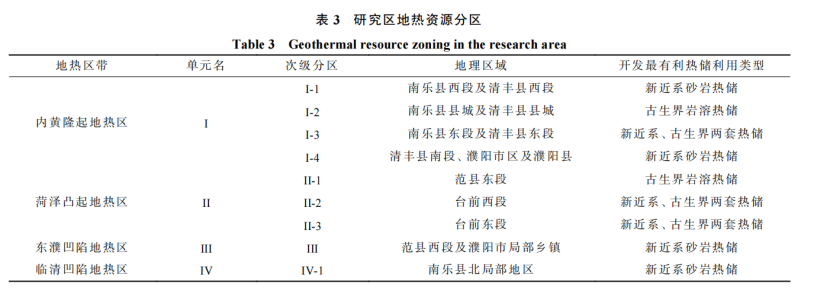

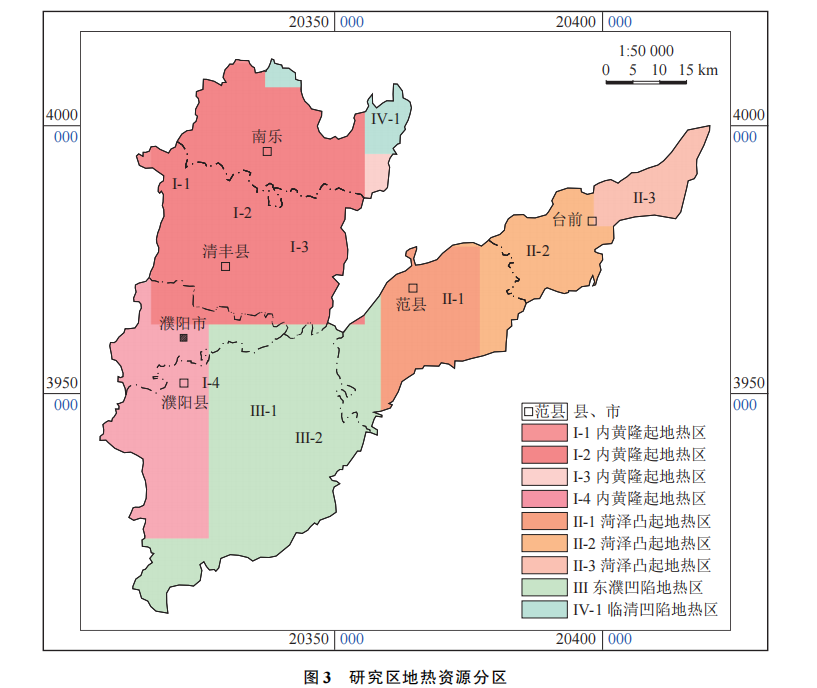

研究區主要地處內黃隆起-東濮凹陷-菏澤凸起三大構造單元內，還有局部地區處于臨清凹陷。其中，內黃隆起區主要包括濮陽市區、濮陽縣、清豐縣和南樂縣大部分地區，區內奧陶系碳酸鹽巖地層溶蝕發育、水量充沛，可開發利用價值較高；菏澤凸起區主要包括范縣東段和臺前縣，區內奧陶系在該區域溶蝕孔洞發育、富水性強，為主要利用熱儲層；東濮凹陷區主要包括范縣縣城西部、文留鎮、濮城鎮等區域，臨清凹陷主要包括南樂縣北部局部地區，區內奧陶系巖溶熱儲埋藏深度多超過 4 000 m，且富水性差，館陶組砂巖熱儲水量豐富。結合研究區所處地?zé)岬刭|(zhì)條件和已開展的地?zé)峁ぷ鞒晒?，將研究區劃分為四大地?zé)豳Y源分區和 10 個次級分區見表 3、圖 3。

結合上述認識，認為研究區內凸起區熱儲頂面埋深 2 000 m 以淺的奧陶系巖溶熱儲地?zé)崴凰詮?qiáng)，更具開發利用價值；凹陷及斜坡帶底面埋深大于1 400 m 的新近系館陶組砂巖熱儲地?zé)崴疁匾话愦笥?50 ℃，且下部含有富水的底礫石巖，地?zé)峋灰壮錾埃_發利用條件更有利。綜上所述，按行政區劃對研究區進行總結。其中，濮陽市區及濮陽縣處于橫跨東濮凹陷及內黃隆起構造帶，平均地溫梯度為 3.2～3.5 ℃/100 m，為研究區地溫梯度最大的區塊，在新近系明化鎮組砂巖和館陶組中細砂巖層中儲存有 30～60 ℃ 的地?zé)崴?；在古生界奧陶系灰?guī)r層儲存有60℃的地?zé)崴裆钤?1 500 m 左右。清豐縣處于內黃凸起地?zé)崽?/a>東北部，熱儲類型主要為層狀熱儲，熱儲結構完整，熱儲蓋層、熱儲層齊全，新生界砂巖熱儲層遍布整個區域，熱儲層厚646～900 m、熱儲溫度 30～50 ℃；古生界碳酸鹽巖熱儲層為該區主要利用熱儲層，頂板埋深1100～1 800 m，西部埋深較東部淺，裂隙及溶隙發育、富水性好，單井涌水量大于100 m³ /h，井口水溫52～60 ℃。南樂縣處于內黃隆起東斜坡處，熱儲類型主要為新近系館陶組層狀熱儲及奧陶系灰?guī)r熱儲，熱儲結構完整，熱儲層、蓋層齊全。由圖3可知，Ⅰ區的南樂斷裂以西地區利用熱儲層主要為館陶組熱儲，熱儲平均溫度為54℃；Ⅱ區的南樂斷裂以東地區主要利用熱儲層段為奧陶系熱儲，熱儲平均溫度為70℃，單井水量大于100 m³ /h。范縣橫跨東濮凹陷及菏澤凸起兩個構造單元，熱儲類型主要為層狀兼帶狀熱儲，可供利用的熱儲層有兩個：聊蘭斷裂西部為新近系砂巖熱儲、聊蘭斷裂東部為奧陶系灰?guī)r熱儲，新近系砂巖熱儲遍布全區，熱儲溫度 50 ℃ 以上；奧陶系熱儲分布在聊蘭斷裂東部，儲層厚度一般在600～1 000 m左右，單井涌水量68～120 m³ /h，井口水溫60℃左右。臺前縣處于菏澤凸起上，初步評價認為奧陶系巖溶熱儲具備一定的利用潛力。因此，本次評價認為，濮陽市區及濮陽縣館陶組砂巖熱儲、奧陶系灰?guī)r熱儲都是開發利用有利區，清豐縣優先利用奧陶系灰?guī)r熱儲，南樂縣的南樂斷裂以西地區以利用館陶組砂巖熱儲為主，南樂斷裂以東地區以利用奧陶系灰?guī)r熱儲為主，范縣優先利用新近系砂巖熱儲，臺前縣東部以利用奧陶系灰?guī)r熱儲為主。

5 結 論

1）研究區中深層地?zé)釤醿?chǔ)類型主要為層狀兼帶狀熱儲，主要開發利用的熱儲層為孔隙型砂巖和巖溶型碳酸鹽巖兩套熱儲，通過采用體積法計算，館陶組熱儲地?zé)豳Y源總量為 8.67×10¹⁰GJ、可采資源量為2.17×10¹⁰GJ，奧陶系熱儲地?zé)豳Y源總量為 9.68×10¹⁰GJ、可采資源量為 1.45×10¹⁰GJ，綜合開發利用潛力巨大，對調整能源結構、節能減排、改善環境具有重要意義。

2）研究區內凸起區熱儲頂面埋深2000m以淺的奧陶系巖溶熱儲地?zé)崴凰詮?qiáng)、地?zé)崴疁囟?/a>高，凹陷及斜坡帶底面埋深大于1400m 的新近系館陶組砂巖熱儲地?zé)崴疁匾话愦笥?50 ℃，相比于砂巖熱儲，淺埋藏奧陶系熱儲的巖溶裂縫發育程度高、地?zé)崴h(huán)和補給強、礦化度低、易回灌，更適宜開發利用。
